3v 3/8

3v 3/8 kupoly - užitočné informácie





3v 3-8 001
A = KRÁTKA (short), B= STREDNÁ (medium), C = DLHÁ (long). Poďakovanie pre Desert Domes





Niekoľko príkladov kupol poskladaných s pomocou spojok "hubs"



3v 3-8 002 3v 3-8 003

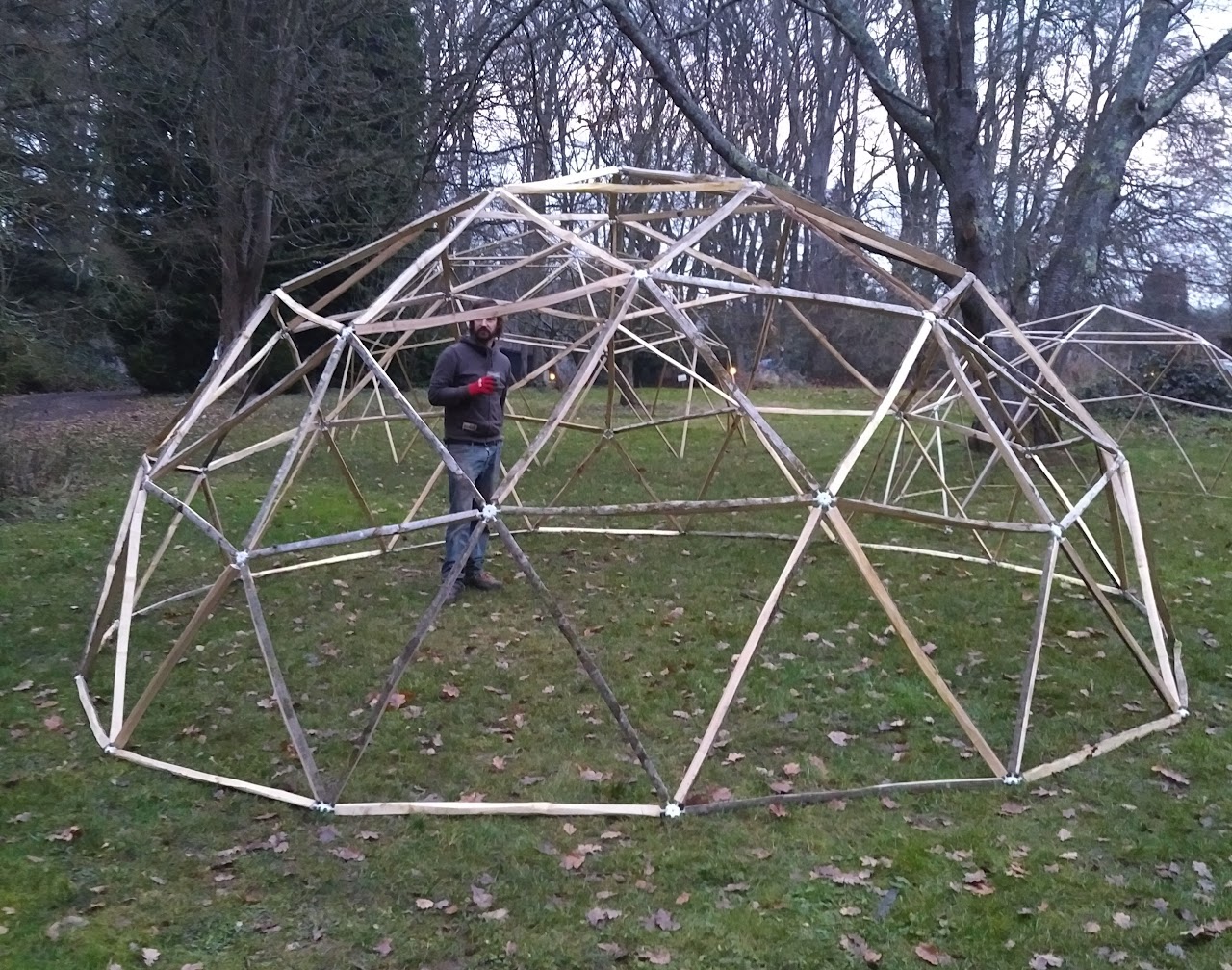

priemer kupoly 6m, Chris je vysoký 180cm

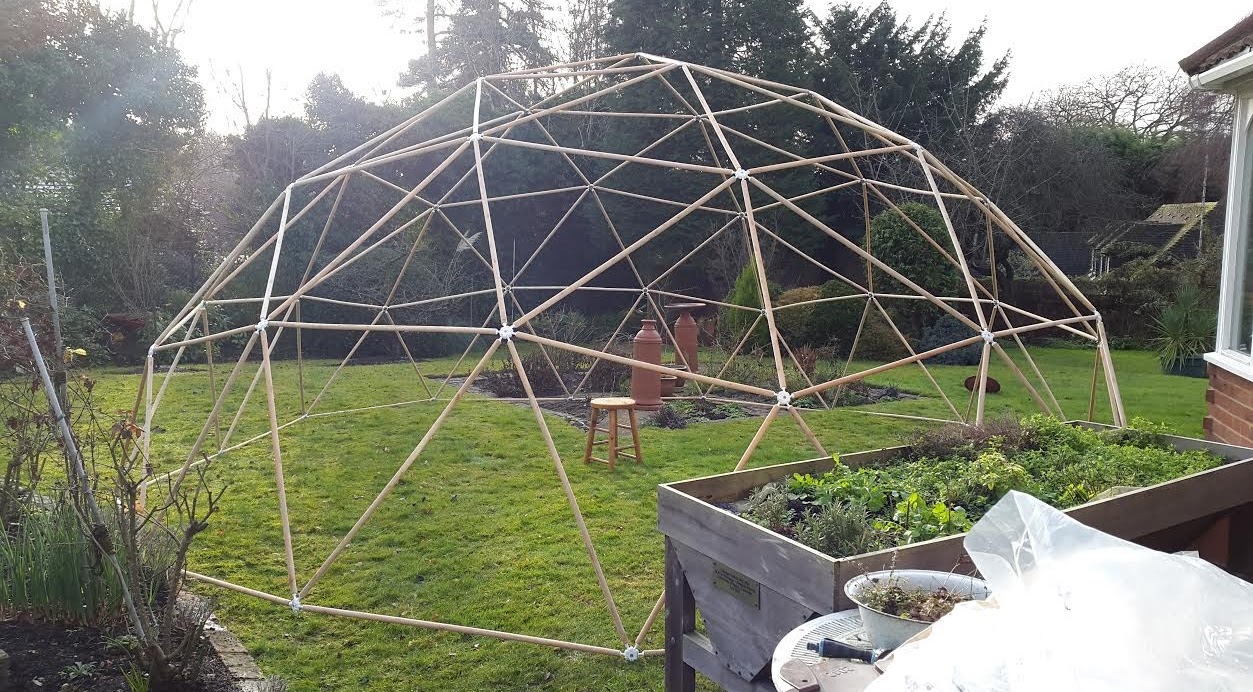

priemer tejto kupoly je okolo 6m, nevieme to presne :-)



3v 3-8 004 3v 3-8 005

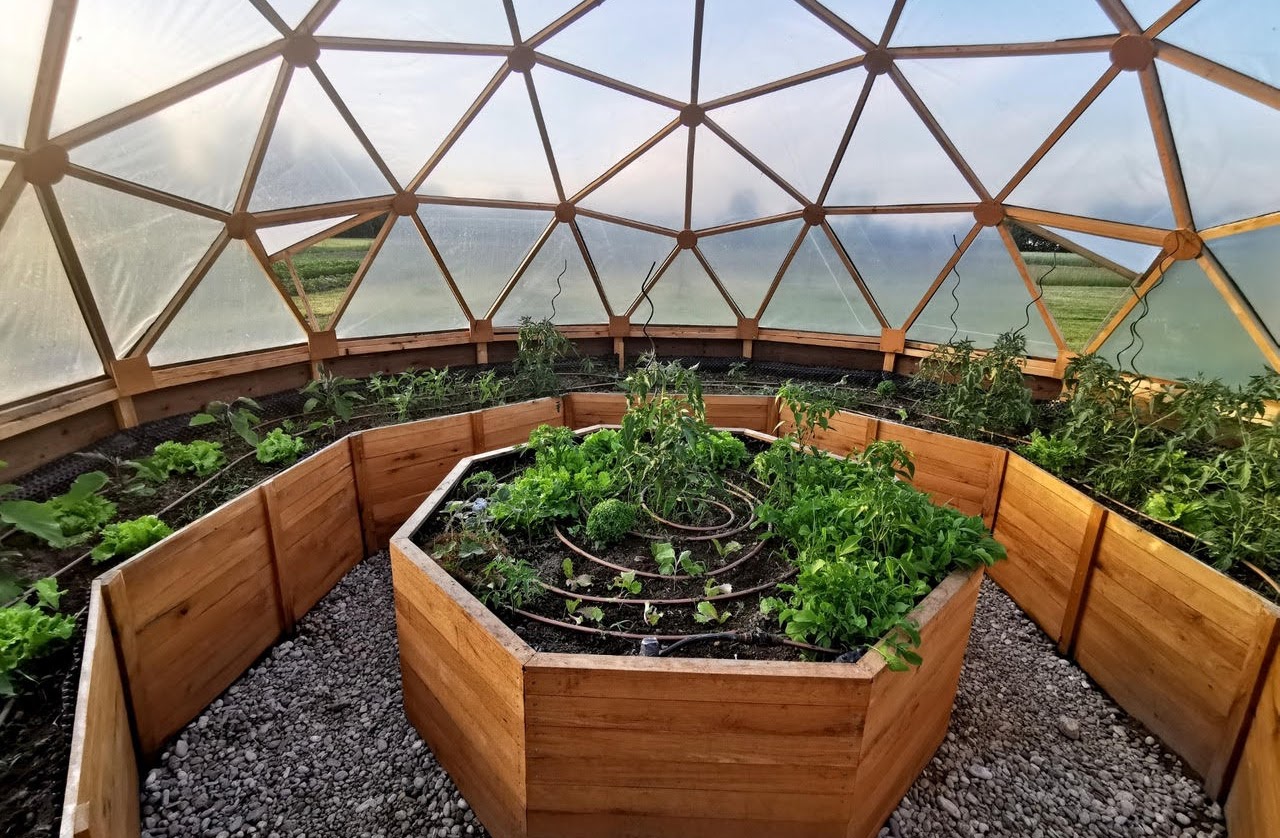

poďakovanie pre Janez
výstuže z preglejky ako zosinenie spojok



3v 3-8 006

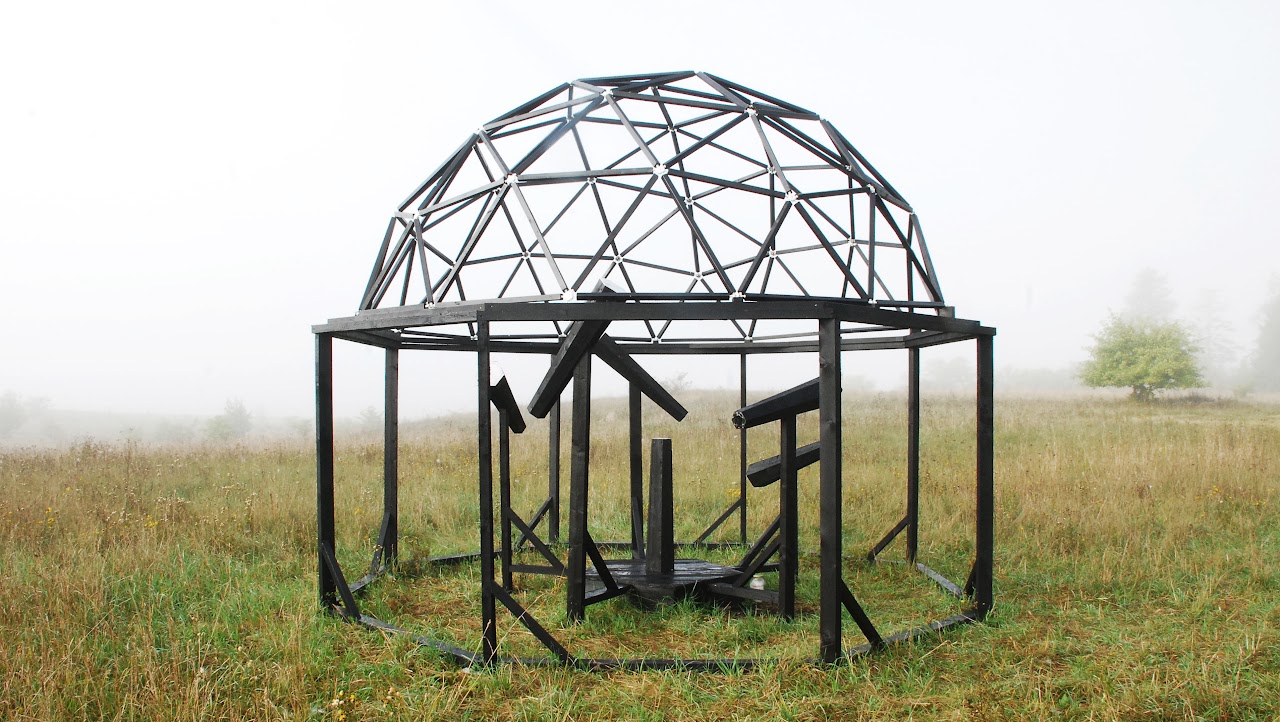

poďakovanie pre Chad Stayrook (časť jeho inštalácie "The Observatory of the Six Moons")




Koľko spojok budeš potrebovať?

Spolu 46 kusov.

  • 6x spojka #5
  • 40x spojka #6

Pri skladaní kupoly budú mať spojky #6 spodného radu základne využité len štyri otvory pre guľové konektory. Spojky #6 používame preto, aby bolo v prípade tvojho záujmu možné ku kupole dodatočne pripojiť ďalší rad trojuholníkov. Tiež môžeš do zvyšných priestorov spojky pripevniť ďalšie dva guľové konektory a upevniť tak tvoju kupolu ku podstave.



Koľko tyčí alebo hranolov budeš potrebovať?

Spolu 120 kusov.

  • 30x KRÁTKA (short)
  • 40x STREDNÁ (medium)
  • 50x DLHÁ (long)



Dĺžky tyčí alebo hranolov

Naša 3v kalkulačka ti vypočíta dĺžky tyčí alebo hranolov, ktoré potrebuješ pre zvolený priemer kupoly.

Keď na výpočet rozmerov kupoly použiješ inú kalkulačku ako tú naľu, budeš potrebovať od všetkých výsledných dĺžok tyčí alebo hranolov odpočítať 88mm. Je to rozmer potrebný pre umiestnenie spojok spolu s guľovými konektormi. Väčšina kalkulačiek ti ponúkne rozmery "od kraja po kraj".

Jednotky:

  • pre väčšiu presnosť používaj rozmery a dĺžky v milimetroch
  • používaž palce? Pracuj s rozmermi do veľkosti 1/16 palca



Výšky


3v 3-8 007

Merané od základne kupoly:

  • A = 0,414 x priemer
  • B = 0,384 x priemer
  • C = 0,312 x priemer
  • D = 0,278 x priemer
  • E = 0,172 x priemer
  • F = 0,138 x priemer



Základňa

  • základňu kupoly tvorí 5x STREDNÁ, 10x DLHÁ a 15x spojka #6
  • päť spojok základne leží oproti ostatným spojkám základne o niečo vyššie. Nie je to veľký rozdiel, môžeš ich po spojení kupoly niečím podložiť
  • priemer kruhu základne je 0,9837-násobok požadovaného priemeru kupoly. Pridávame túto informáciu z dôvodu, keď je pre teba presný rozmer dôležitým faktorom



Zarovnaná základňa, základňa v rovine?

  • môžeš si preštudovať metódu Kruschke, ktorá používa dodatočnú dĺžku pre vytvorenie zarovnanej základne. TU nájdeš kalkulačku
  • zvolenie možnosti "Kruschke" v "Subdivision method" acidome kalkulačky ti tiež ukáže ako zarovnanú základňu vytvoriť



Postup skladania

  • princípy skladania sú rovnaké ako pri verzii 2v; začni v strede (vrchol kupoly) a postupne pridávaj ďalšie súčasti. Kupola bude počas skladania podopierať samú seba ako budeš dvíhať od zeme. Keď nemôžeš pripojiť požadovanú spojku, nadvihni inú spojku nad týmto miestom, umožníš jej ľahšie priblíženie ku guľovému konektoru



Koľko ľudí vyžaduje skladanie?

  • kupoly menších rozmerov zvládnu poskladať 2 osoby. 3 alebo viac osôb je nápomocných pri väčších kupolách. Keď sa rozhodneš kupolu zdvihnúť a preniesť, budeš na to potrebovať minimálne 5 osôb





Užitočné odkazy

  • domerama.com - množstvo informácií zo sveta kupol
  • desertdomes - jednoduché kalkulačky pre rôzne verzie kupol
  • acidome.com - vynikajúca klakulačka s detailnými rozmermi použitého dreva
  • geo-dome.uk - niekoľko kalkulačiek a množstrvo užitočných informácií
