3v 5/8 kupoly - užitočné informácie
 |

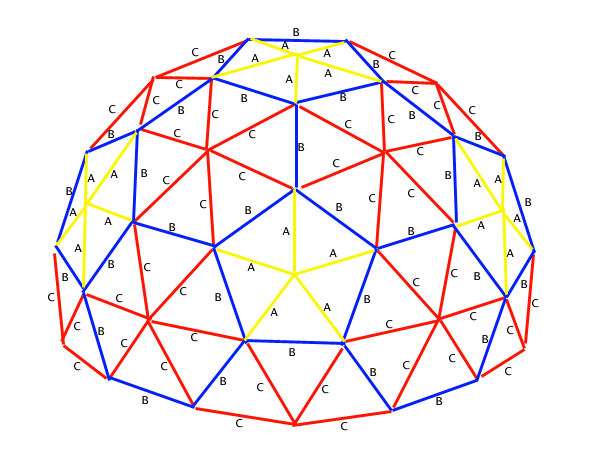

A = KRÁTKA (short), B= STREDNÁ (medium), C = DLHÁ (long). Poďakovanie pre Desert Domes |
Niekoľko príkladov kupol poskladaných s pomocou spojok "hubs"
 |
 |

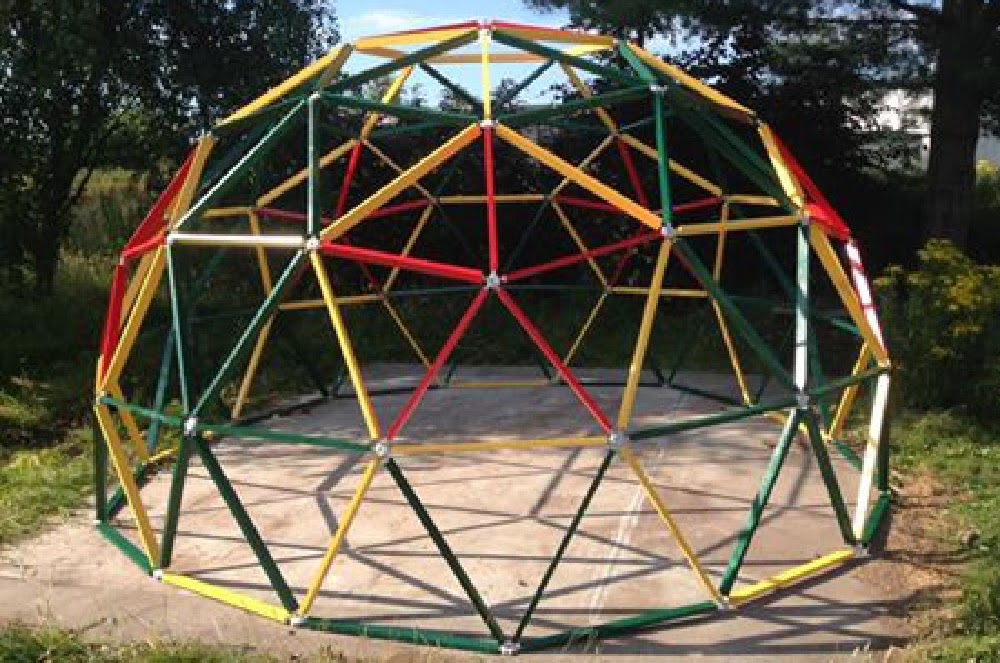

priemer 4m (myslíme si :-) ) |
žlté = KRÁTKE, červené = STREDNÉ, zelené = DLHÉ |
 |
 |
poďakovanie pre Yanney |

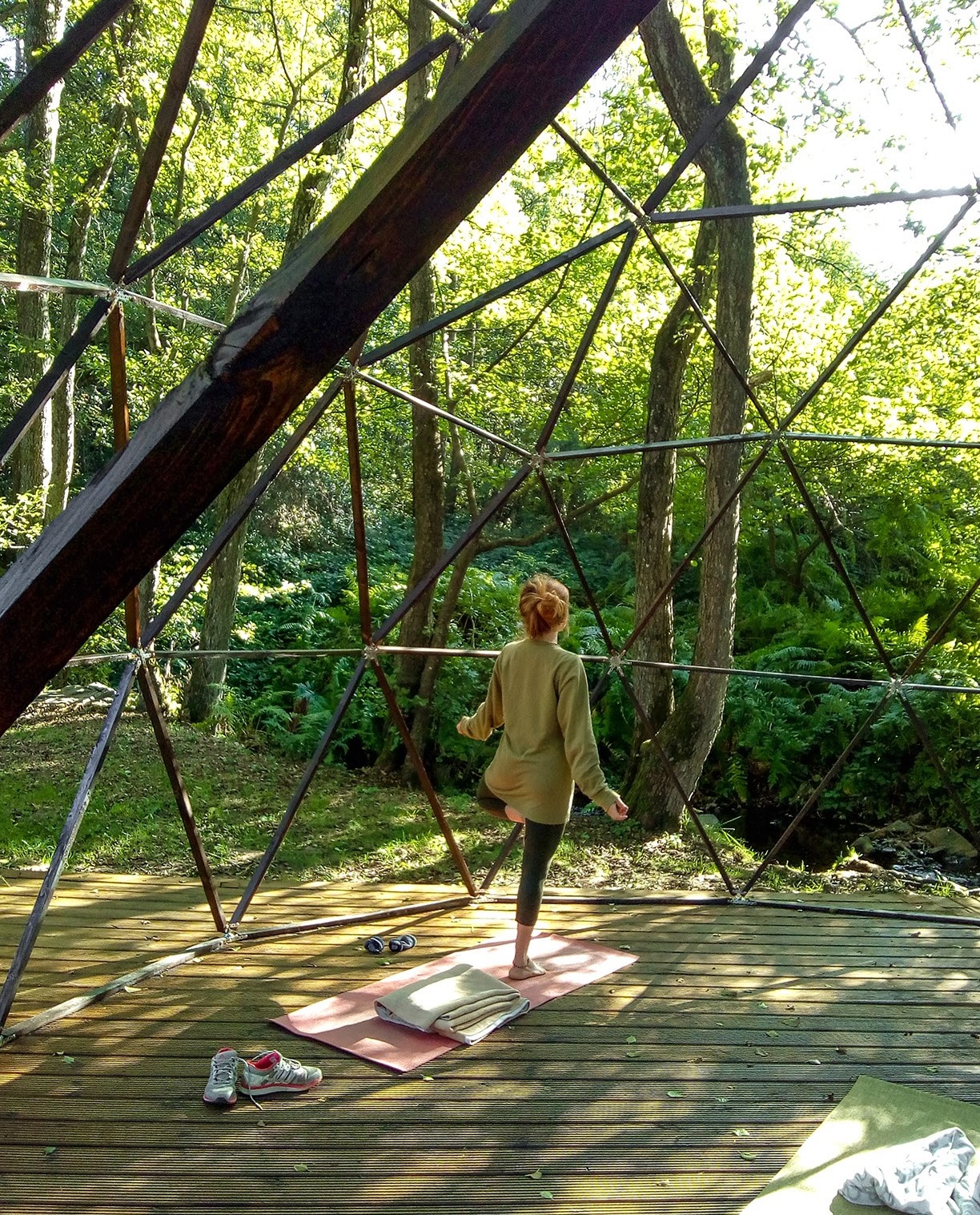

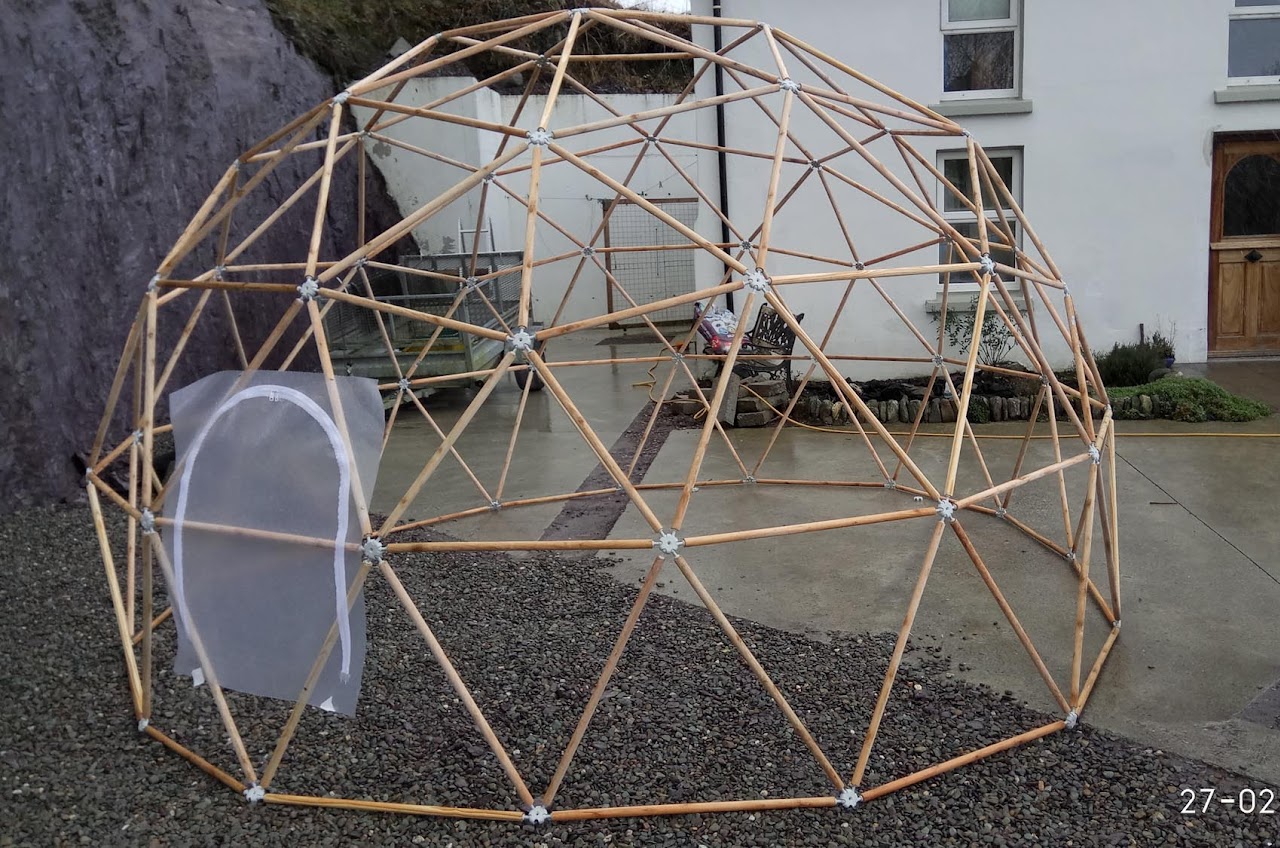

kovové výstuže pre zosinenie spojok |
 |
 |
poďakovanie pre Timo, Nemecko |

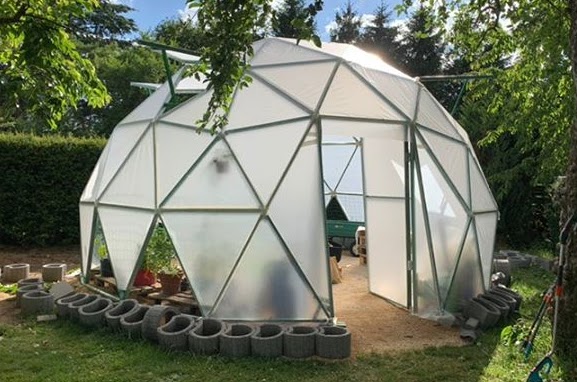

kovové výstuže pre zosinenie spojok |
 |

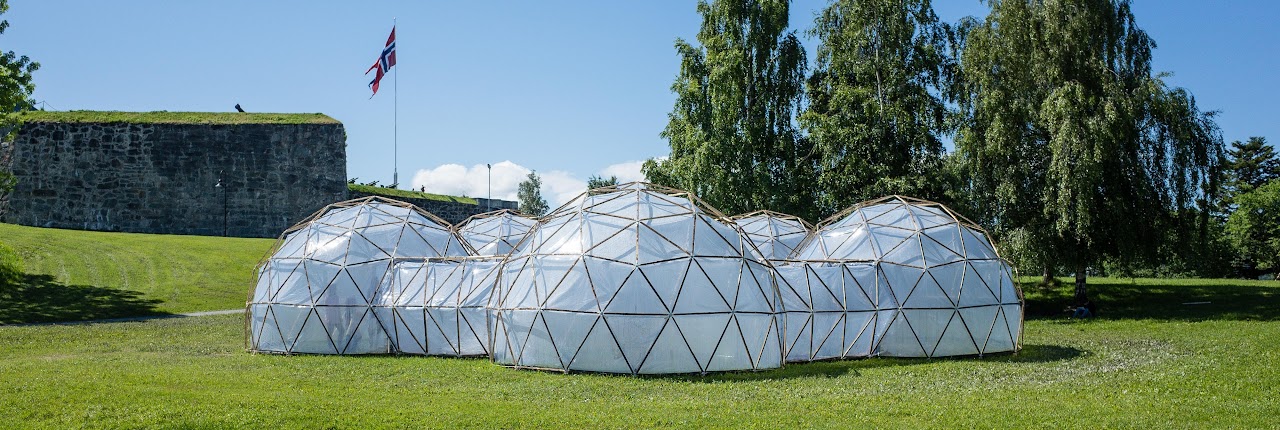

Pollution Pods: päť prepojených kupol s priemerom 6m |
Koľko spojok budeš potrebovať?
Spolu 61 kusov.
- 6x spojka #5
- 55x spojka #6
Pri skladaní kupoly budú mať spojky #6 spodného radu základne využité len štyri otvory pre guľové konektory. Spojky #6 používame preto, aby bolo v prípade tvojho záujmu možné ku kupole dodatočne pripojiť ďalší rad trojuholníkov. Tiež môžeš do zvyšných priestorov spojky pripevniť ďalšie dva guľové konektory a upevniť tak tvoju kupolu ku podstave.
Koľko tyčí alebo hranolov budeš potrebovať?
Spolu 165 kusov.
- 30x KRÁTKA (short)
- 55x STREDNÁ (medium)
- 80x DLHÁ (long)
Dĺžky tyčí alebo hranolov
Naša 3v kalkulačka ti vypočíta dĺžky tyčí alebo hranolov, ktoré potrebuješ pre zvolený priemer kupoly.
Keď na výpočet rozmerov kupoly použiješ inú kalkulačku ako tú naľu, budeš potrebovať od všetkých výsledných dĺžok tyčí alebo hranolov odpočítať 88mm. Je to rozmer potrebný pre umiestnenie spojok spolu s guľovými konektormi. Väčšina kalkulačiek ti ponúkne rozmery "od kraja po kraj".
Jednotky:
- pre väčšiu presnosť používaj rozmery a dĺžky v milimetroch
- používaž palce? Pracuj s rozmermi do veľkosti 1/16 palca
Výšky
Merané od základne kupoly:
- A = 0,594 x priemer
- B = 0,563 x priemer
- C = 0,491 x priemer
- D = 0,457 x priemer
- E = 0,351 x priemer
- F = 0,317 x priemer
- G = 0,188 x priemer
Základňa
- základňu kupoly tvorí 5x STREDNÁ, 10x DLHÁ a 15x spojka #6
- desať spojok základne leží oproti ostatným spojkám základne o niečo vyššie. Nie je to veľký rozdiel, môžeš ich po spojení kupoly niečím podložiť
- priemer kruhu základne je 0,9837-násobok požadovaného priemeru kupoly. Pridávame túto informáciu z dôvodu, keď je pre teba presný rozmer dôležitým faktorom
Zarovnaná základňa, základňa v rovine?
- môžeš si preštudovať metódu Kruschke, ktorá používa dodatočnú dĺžku pre vytvorenie zarovnanej základne. TU nájdeš kalkulačku
- zvolenie možnosti "Kruschke" v "Subdivision method" acidome kalkulačky ti tiež ukáže ako zarovnanú základňu vytvoriť
Postup skladania
- princípy skladania sú rovnaké ako pri verzii 2v; začni v strede (vrchol kupoly) a postupne pridávaj ďalšie súčasti. Kupola bude počas skladania podopierať samú seba ako budeš dvíhať od zeme. Keď nemôžeš pripojiť požadovanú spojku, nadvihni inú spojku nad týmto miestom, umožníš jej ľahšie priblíženie ku guľovému konektoru
Doplňujúce informácie
- kupola podopiera samú seba až do veľkosti 3/8. Posledná vrstva sa v polovici jej pripájania ,ôže začať boriť do stredu
- v tomto kroku je vhodné mať ako pomoc pri podopieraní viac osôb. V niektorých prípadoch sme poskladali 3/8 kupoly mimo určené miesto jej umiestnenia. Na toto miesto sme najskôr umiestnili základňu kupoly a potom sme 3/8 časť zdvihli a umiestnili na túto základňu - jedna osoba pripojila obe časti spojkami k sebe
- vo videu o príprave Pollution Pods môžeš vidieť celý tento proces
Koľko ľudí vyžaduje skladanie?
- kupoly menších rozmerov zvládnu poskladať 2 osoby. 3 alebo viac osôb je nápomocných pri väčších kupolách. Keď sa rozhodneš kupolu zdvihnúť a preniesť, budeš na to potrebovať minimálne 5 osôb
Užitočné odkazy
- domerama.com - množstvo informácií zo sveta kupol
- desertdomes - jednoduché kalkulačky pre rôzne verzie kupol
- acidome.com - vynikajúca klakulačka s detailnými rozmermi použitého dreva
- geo-dome.uk - niekoľko kalkulačiek a množstrvo užitočných informácií
