2v 1/2

2v kupoly - užitočné informácie





2v 001

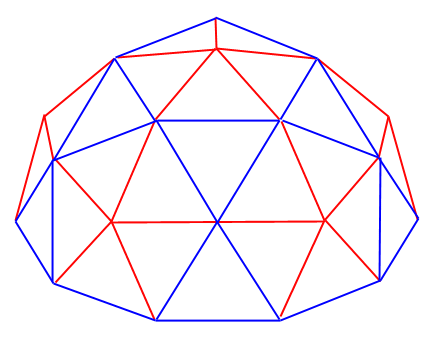

červená = KRÁTKA, modrá = DLHÁ. Podrobné inštrukcie pre skladanie si môžeš prečítať TU

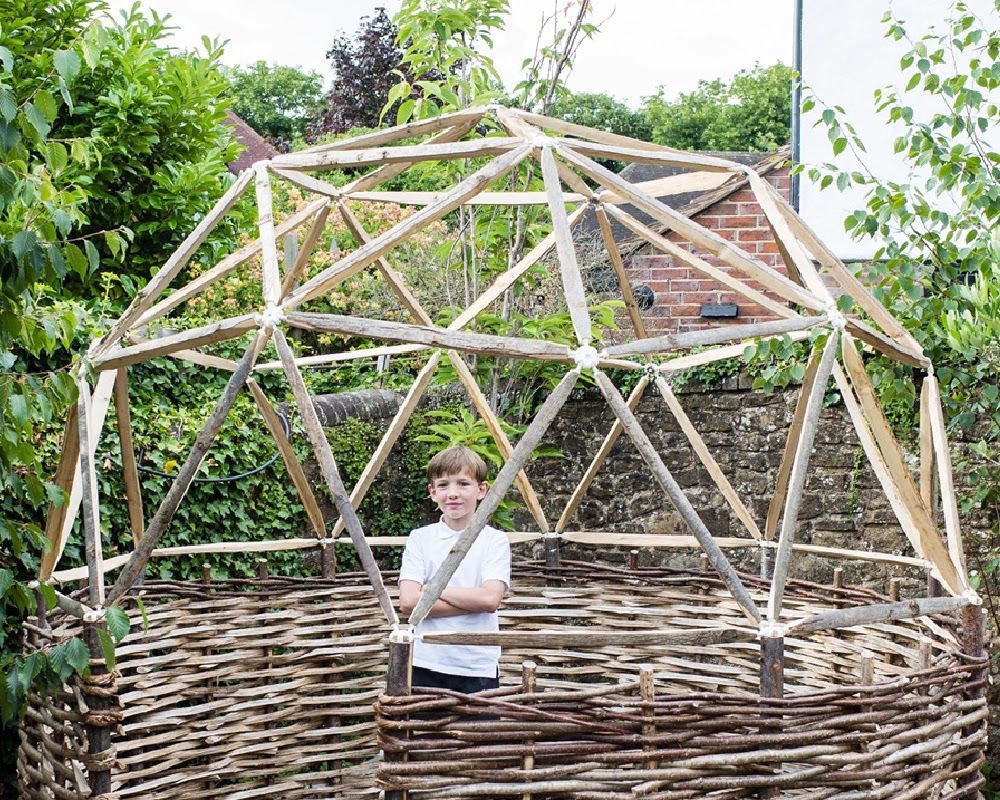

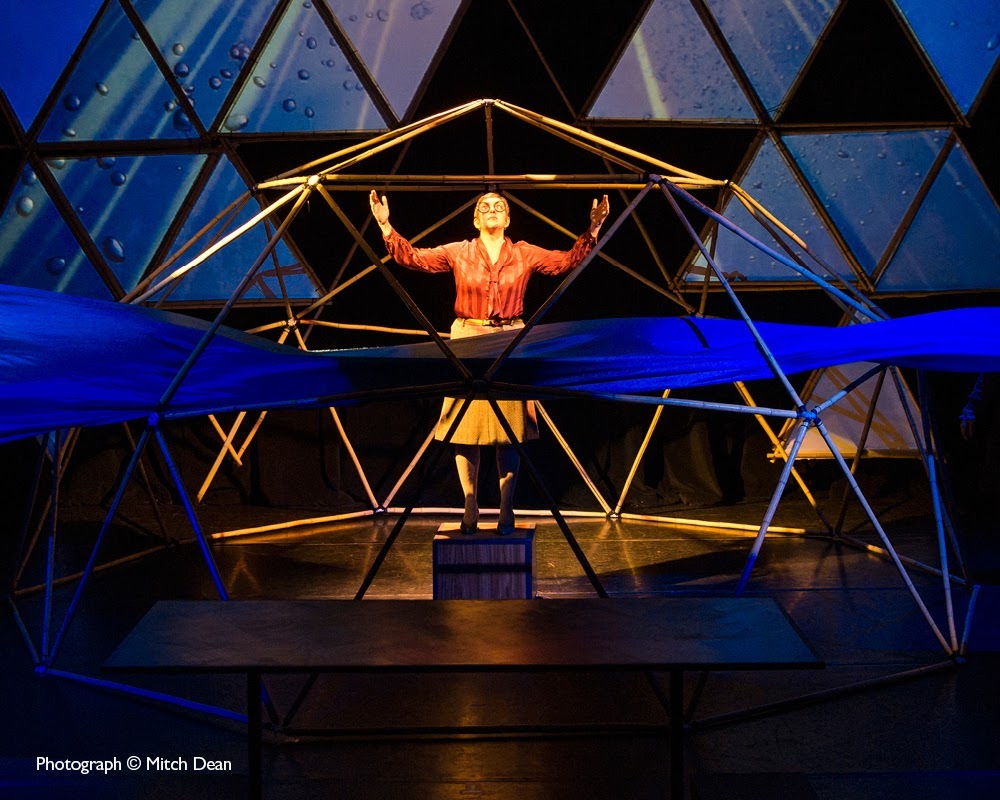

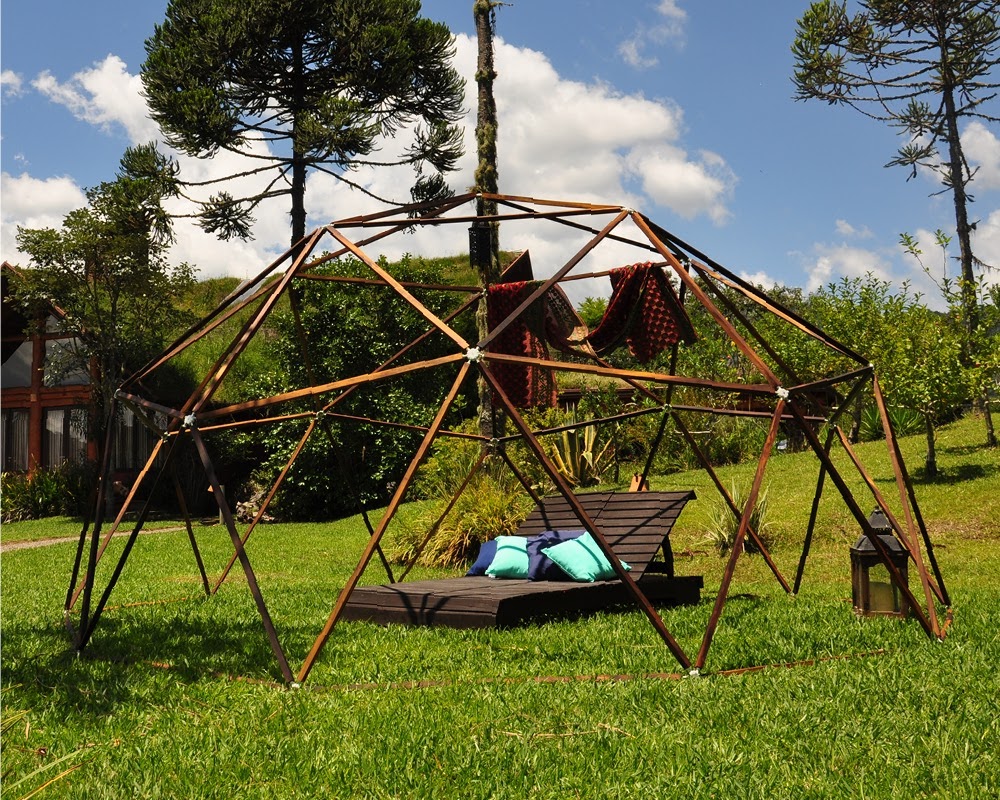

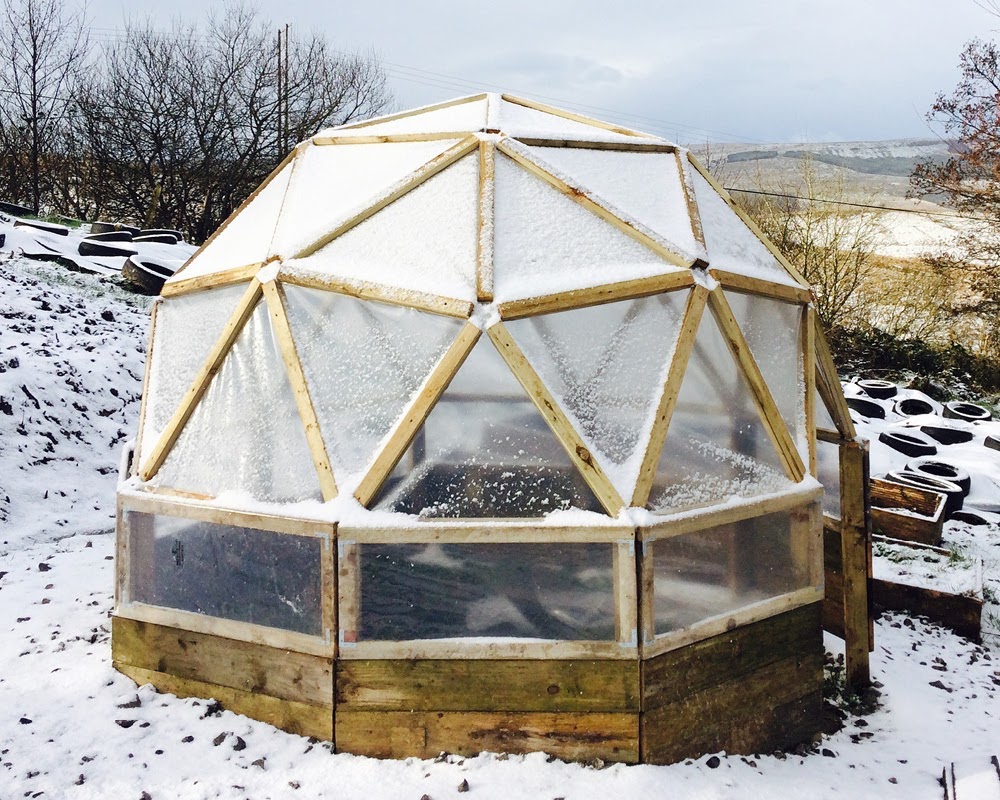

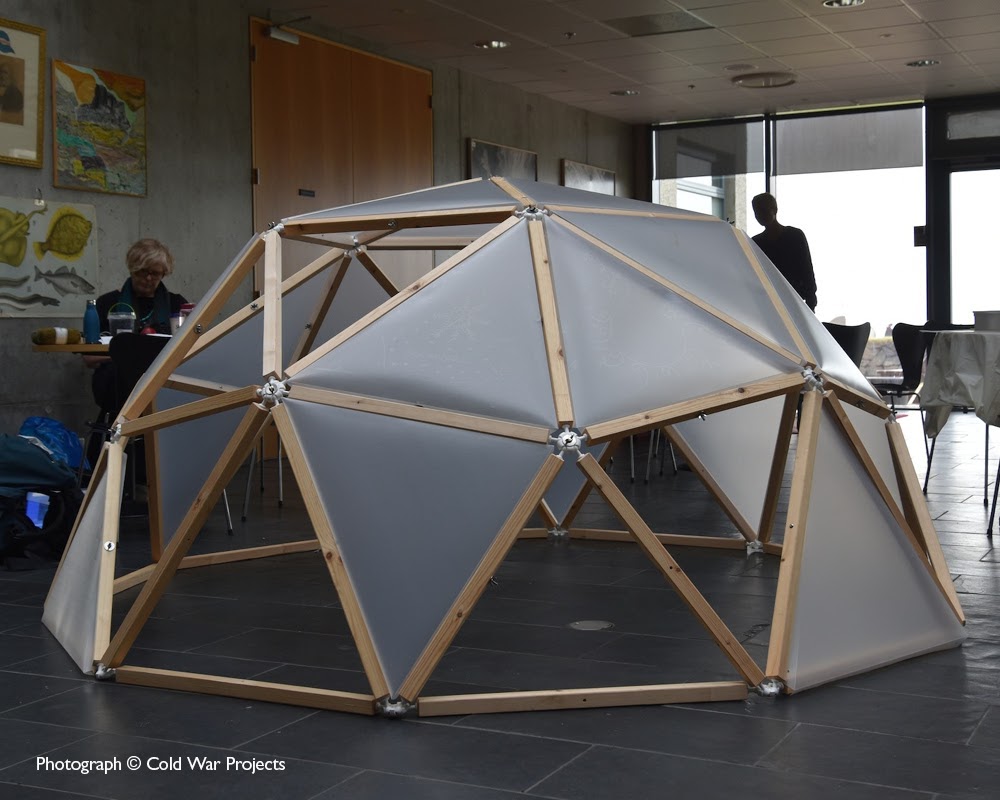

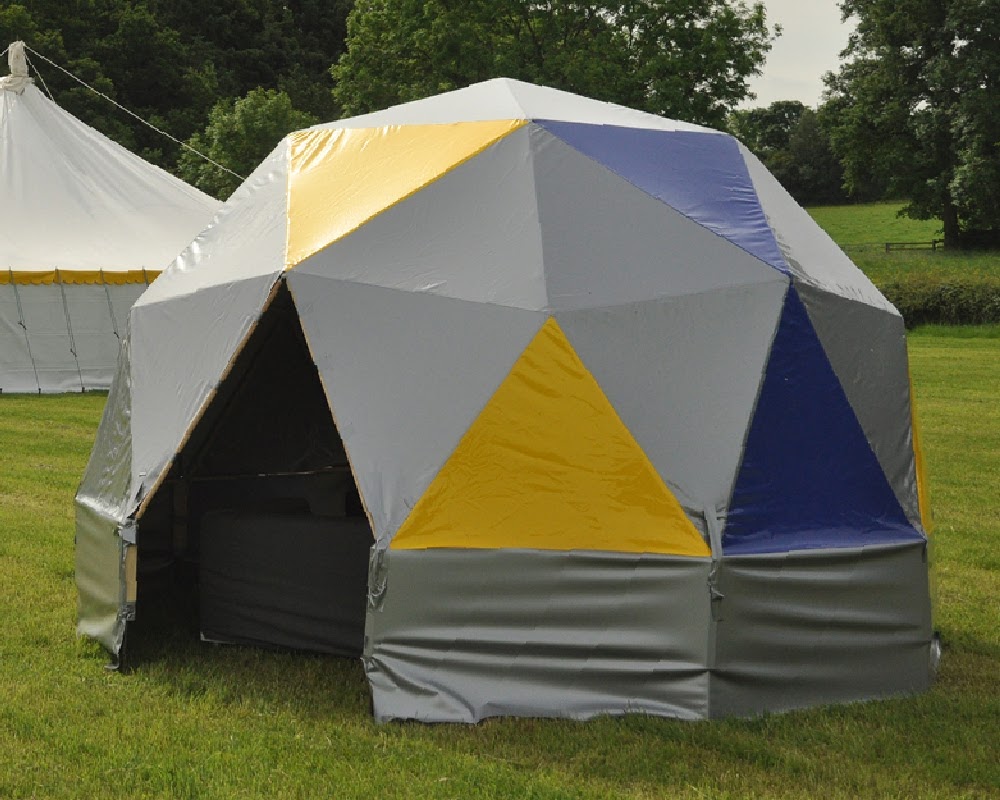

Niekoľko príkladov kupol poskladaných s pomocou spojok "hubs"

2v 002 2v 003 2v 004
2v 005 2v 006 2v 007




Koľko spojok budeš potrebovať?

Spolu 26 kusov.

  • 6x spojka #5
  • 20x spojka #6

Pri skladaní kupoly budú mať spojky #6 spodného radu základne využité len štyri otvory pre guľové konektory. Spojky #6 používame preto, aby bolo v prípade tvojho záujmu možné ku kupole dodatočne pripojiť ďalší rad trojuholníkov. Tiež môžeš do zvyšných priestorov spojky pripevniť ďalšie dva guľové konektory a upevniť tak tvoju kupolu ku podstave.



Koľko tyčí alebo hranolov budeš potrebovať?

Spolu 65 kusov.

  • 30x KRÁTKA
  • 35x DLHÁ



Dĺžky tyčí alebo hranolov

Naša kalkulačka (v angličtine) ti vypočíta dĺžky tyčí alebo hranolov, ktoré potrebuješ pre zvolený priemer kupoly.

Keď na výpočet rozmerov kupoly použiješ inú kalkulačku ako tú naľu, budeš potrebovať od všetkých výsledných dĺžok tyčí alebo hranolov odpočítať 88mm. Je to rozmer potrebný pre umiestnenie spojok spolu s guľovými konektormi. Väčšina kalkulačiek ti ponúkne rozmery "od kraja po kraj".

Jednotky:

  • pre väčšiu presnosť používaj rozmery a dĺžky v milimetroch
  • používaš palce? Pracuj s rozmermi do veľkosti 1/16 palca

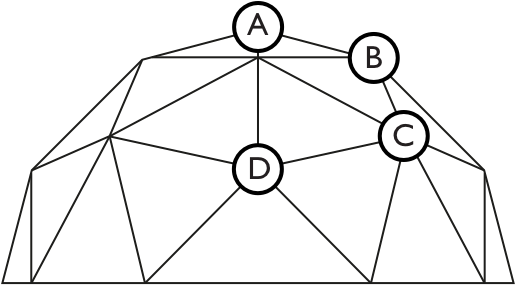

Výšky


2v 008

  • A = 0,5 x priemer, A = polomer
  • B = 0,425 x priemer
  • C = 0,263 x priemer
  • D = 0,224 x priemer



Základňa

  • základňu kupoly tvorí 10x DLHÁ a 10x spojka #6
  • všetky spojky základne ležia na/v jednej rovine



Postup skladania

  • začni v strede (vrchol kupoly) a postupne pridávaj ďalšie súčasti. Kupola bude počas skladania podopierať samú seba ako budeš dvíhať od zeme. Keď nemôžeš pripojiť požadovanú spojku, nadvihni inú spojku nad týmto miestom, umožníš jej ľahšie priblíženie ku guľovému konektoru



Koľko ľudí vyžaduje skladanie?

  • pri skladaní odporúčame dvoch ľudí. Keď sa rozhoduješ kupolu zdvihnúť a preniesť, budeš na to potrebovať minimálne štyri osoby. Keď to bude kupola s menšími rozmermi, budeš na prenesenie potrebovať menej ako štyri osoby




Užitočné odkazy

  • domerama.com - množstvo informácií zo sveta kupol
  • desertdomes - jednoduché kalkulačky pre rôzne verzie kupol
  • acidome.com - vynikajúca klakulačka s detailnými rozmermi použitého dreva
  • geo-dome.uk - niekoľko kalkulačiek a množstrvo užitočných informácií
